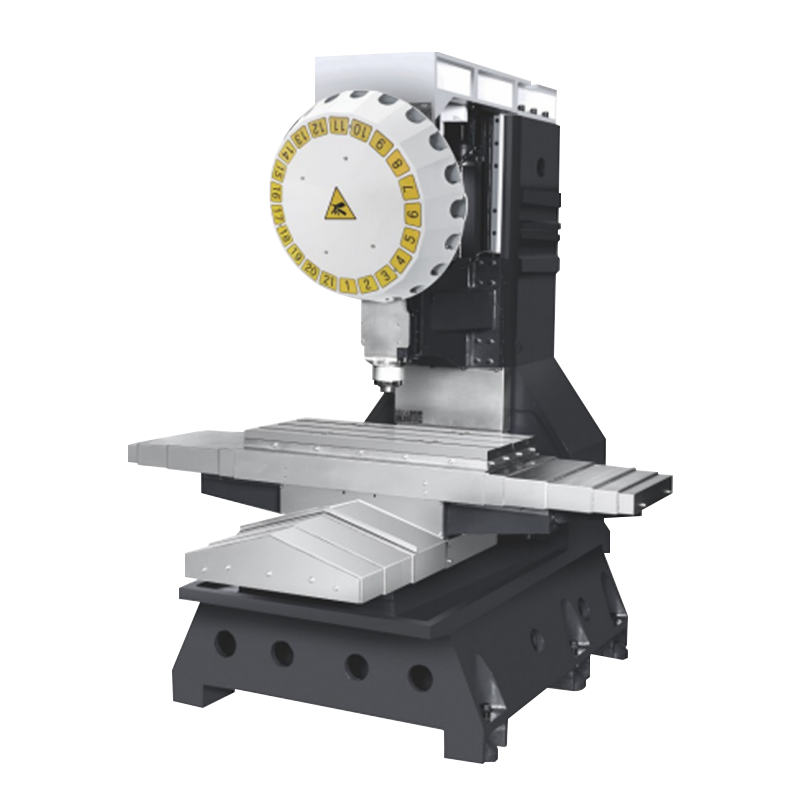

Cấu hình tiêu chuẩn của thiết bị bao gồm ba trục sử dụng thương hiệu "Yintai PMMI" hoặc "Shangyin Hivin" C-C-Ball Vít và "Yintai PMI", "Shangyin Hivvin" hoặc đường ray tuyến tính chính xác "Thk" để đảm bảo độ chính xác cao và ổn định của thiết bị. Ngoài ra, ba trục của thiết bị cũng được trang bị vòng bi chính xác cấp P4 để cung cấp chuyển động mượt mà hơn và ma sát thấp hơn. Hai thông số kỹ thuật của khay công cụ 24 vị trí, BT40-24T và BT50-24T, đáp ứng các yêu cầu công cụ khác nhau; cũng như kim phun dầu thể tích để đơn giản hóa quá trình đổ dầu; và các cột chiều cao có thể điều chỉnh để thích ứng với các yêu cầu xử lý khác nhau. Các cấu hình và tùy chọn này có thể được tùy chỉnh theo nhu cầu sử dụng thực tế để cải thiện hiệu suất tổng thể và dễ vận hành của thiết bị.
Thông tin sản xuất
Cấu hình chính
Ba trục áp dụng ‘GinTech PMI hoặc Shangyin Hiwin, hoặc các ốc vít bóng cấp C3 của C3.
Ba trục áp dụng ‘Yintai PMI hoặc Shangyin Hiwin, hoặc thk vít bóng.
Vòng bi cấp P4 cho ba trục
‘Speedcn, trục chính trực tiếp
BT30-21T ‘Speedcn, bộ công cụ servo quay.
Khớp nối ba trục
Bìa ba trục ba trục
Thể tích Oiler
Hộp công cụ và Công cụ điều chỉnh
Cấu hình tùy chọn
BBT30 -110-12000/15000/2000RPM
BT30-36T ‘Speedcn xông Yi-Tai Reversing Loại Tạp chí Dịch vụ cùng
Tham số kỹ thuật
| Đặc điểm kỹ thuật | đơn vị | TP500Z | TP600Z | TP600L | TP700L | TP800V | TP1000V | T13V |
| Trình du lịch trục X/Y/Z. | mm | 500*400*330 | 600*400*330 | 600*450*330 | 700*450*330 | 800*500*330 | 1000*500*330 | 1300*650*450 |
| Kích thước bảng | mm | 650*400 | 700*420 | 700*420 | 800*420 | 1000*500 | 1000*500 | 1400*600 |
| Tải bảng | kg | 250 | 250 | 250 | 350 | 350 | 500 | |
| Khoảng cách từ trung tâm trục chính đến bề mặt hướng dẫn cột | mm | 464 | 464 | 464 | 546 | 546 | 705 | |
| Khoảng cách từ mặt trục chính ở mặt đến bề mặt bàn | mm | 150-480 | 150-480 | 160-490 | 150-480 | 150-600 | ||
| Bảng t-slot (chiều rộng*khe*khoảng cách) | mm | 14T*3*125 | 14T*3*125 | 18T*5*100 | 18T*5*100 | 18T*5*100 | ||
| Trục chính lỗ côn/đường kính | / | BBT30-100 | BBT30-110 | BBT30-110 | BBT30-110 | BBT-30-110 | ||
| Tốc độ trục chính | r/phút | 20000 | 20000 | 20000 | 20000 | 12000 | ||
| (Xnz) Traverse nhanh chóng | m/phút | 36/48 | 36/48 | 48 | 48 | 36 | ||
| Vít bóng | mm | XY: 28*12116 Z: 32*12116 | XYZ: 32*16 | XYZ: 40*12 | ||||
| Hướng dẫn con lăn (chiều rộng của đường/số thanh trượt) | mm | XYZ: 30*2 | XYZ: 30*2 | XYZ: 35*2 | X: 45*6 yz: 45*4 | |||
| Trọng lượng máy | kg | ≈2200 | ≈2300 | ≈2500 | ≈2550 | ≈3000 | ≈3300 | ≈4500 |
Giữ liên lạc
Trong ngành sản xuất ngày càng cạnh tranh ngày nay, các công ty ngày càng đòi hỏi các giải pháp gia công hiệu quả cao, độ chính xác cao và tích hợp cao. Công ty TNHH Công nghệ CNC Ninh Ba Hongjia, nhà sản xuất chuyên ...
Đọc thêmMáy khoan và khai thác là một công cụ máy kết hợp các chức năng khoan và khai thác. Nó chủ yếu được sử dụng để khoan lỗ và tạo ra các sợi bên trong (khai thác) trong các vật liệu như kim loại, nhựa và gỗ. Thông ...
Đọc thêm1. Tại sao ngành công nghiệp hàng không vũ trụ thích trung tâm xoay ngang ? Lợi thế trọng lực: Tránh biến dạng của phôi lớn Các vấn đề về biến dọc: Khi xử lý phôi nặng (...
Đọc thêm Máy khoan và khai thác: Nguồn năng lượng của sản xuất chính xác
Được thành lập trong làn sóng của kỷ nguyên mới, Hongjia CNC hiểu sâu sắc rằng đổi mới công nghệ là động lực vô tận cho sự phát triển bền vững của các doanh nghiệp. Công ty có một nhóm nghiên cứu và phát triển bao gồm các chuyên gia trong ngành và các kỹ sư cao cấp. Họ theo kịp các xu hướng công nghệ tiên tiến quốc tế, liên tục vượt qua các rào cản kỹ thuật và phát triển một loạt các Máy khoan và khai thác máy với hiệu suất tuyệt vời và hoạt động thuận tiện.
Máy khoan và khai thác của Hongjia CNC cố gắng cho cấu hình cuối cùng. Trong cấu hình tiêu chuẩn, cả ba trục đều sử dụng các ốc vít bóng chính xác cấp C từ các thương hiệu nổi tiếng của Đài Loan "Yintai PMMI" hoặc "Hiwin Hivin", cũng như "Yintai PMI", "Hiwin Hivvin" hoặc những người đi xe chính xác " Các thành phần truyền dẫn chính xác cao này đảm bảo tính ổn định và độ chính xác cao của máy công cụ trong quá trình hoạt động và có thể xử lý các nhiệm vụ xử lý phức tạp và có thể thay đổi một cách dễ dàng và chính xác. Ngoài ra, ba trục được trang bị vòng bi chính xác cấp P4, giúp cải thiện hơn nữa độ mịn của chuyển động và giảm hệ số ma sát, do đó máy công cụ vẫn có thể duy trì độ chính xác và hiệu quả xử lý tốt trong hoạt động dài hạn.
Để đáp ứng nhu cầu xử lý của các khách hàng khác nhau, máy khoan và khai thác của Hongjia CNC cung cấp nhiều cấu hình tùy chọn. Trong số đó, thiết kế tạp chí công cụ 24 trạm đặc biệt bắt mắt, cung cấp hai thông số kỹ thuật của BT40-24T và BT50-24T, có thể thích nghi linh hoạt với các công cụ khác nhau. Cho dù đó là các bộ phận chính xác nhỏ hoặc các bộ phận cấu trúc lớn, bạn có thể tìm thấy một giải pháp xử lý phù hợp. Thiết kế này cải thiện đáng kể hiệu quả xử lý, giảm thời gian thay đổi công cụ và tạo ra giá trị lớn hơn cho khách hàng. Đồng thời, máy công cụ cũng được trang bị máy điều hòa thể tích, giúp đơn giản hóa quy trình làm đầy chất bôi trơn và đảm bảo hoạt động ổn định lâu dài của máy công cụ.
Hongjia CNC biết rằng mọi nhu cầu xử lý của khách hàng đều là duy nhất. Do đó, công ty không chỉ cung cấp máy khoan và khai thác tiêu chuẩn mà còn vượt trội trong việc cung cấp các dịch vụ tùy chỉnh một-một dựa trên các kịch bản ứng dụng cụ thể của khách hàng. Từ cấu hình cơ bản của máy công cụ cho đến các yêu cầu chức năng đặc biệt và thậm chí thiết kế được cá nhân hóa của giao diện vận hành, Hongjia CNC có thể điều chỉnh linh hoạt theo nhu cầu thực tế của khách hàng.
Khi sản xuất thông minh trở thành xu hướng chung của việc chuyển đổi và nâng cấp ngành sản xuất toàn cầu, Hongjia CNC đang tích cực chấp nhận những thay đổi với thái độ cởi mở hơn và liên tục khám phá ranh giới công nghệ mới. Công ty không chỉ có một vị trí trong thị trường trong nước, mà còn đặt tầm nhìn của mình trên thị trường quốc tế, cố gắng đẩy bảng hiệu vàng của "Made in China" lên sân khấu thế giới. Thông qua sự hợp tác chặt chẽ với khách hàng trong và ngoài nước, Hongjia CNC đang dần xây dựng một mạng lưới dịch vụ toàn cầu, cam kết cung cấp cho khách hàng các giải pháp xử lý kim loại hiệu quả, thông minh và đáng tin cậy hơn.
