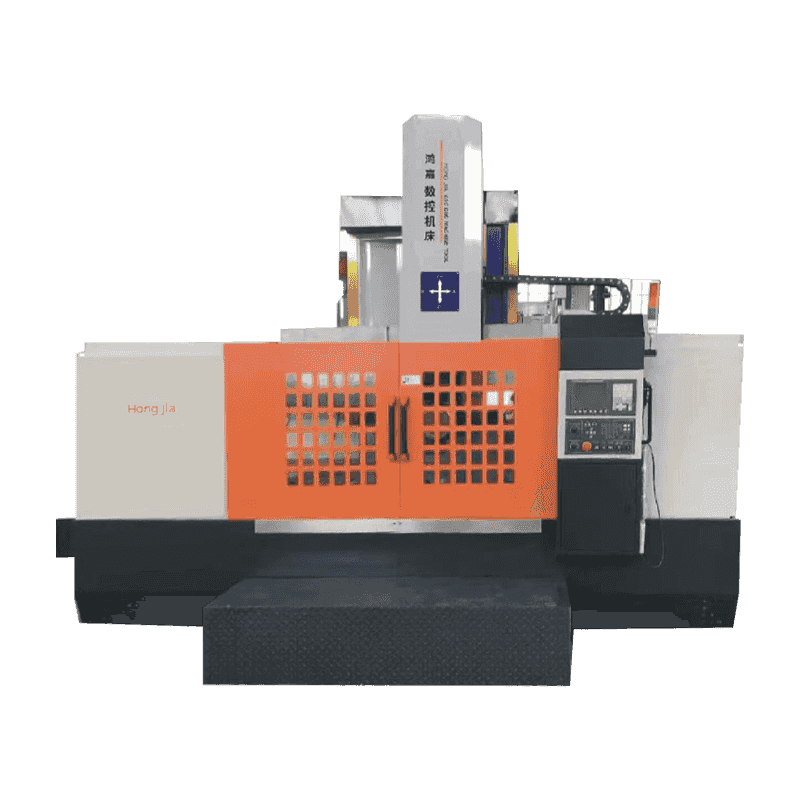

CK-5112B CNC DETTICS COLUMN
Máy tiện điều khiển số
CK51 Series CNC Dedit thẳng đứng cột đơn là một sản phẩm cơ điện tử công nghệ cao mà công ty của chúng tôi hấp thụ công nghệ thiết kế và sản xuất tiên tiến đương đại, áp dụng phương pháp thiết kế CAD, thực hiện tiêu chuẩn chính xác của doanh nghiệp, cấu hình các thành phần hoạt động của CAP. Tuổi thọ dài và hiệu quả xử lý cao. Máy là một sản phẩm tích hợp điện cơ công nghệ cao.
Thông tin sản xuất
Cấu hình máy
1. Hệ T hống CNC Siemens 808d;
2. 320 Bàn cắt điện bốn trạm;
3
4. Bảo vệ bán bao bọc, bảo vệ chéo, loại bỏ chip, làm mát nước;
5. Được trang bị một mâm cặp thủy lực ba hàm đường kính 1000mm;
6. Máy công cụ không có chức năng luồng và không đi kèm với bộ mã hóa trục chính;
7. Cơ sở bàn làm việc được hỗ trợ bởi các đường ray hướng dẫn lăn.
Sử dụng máy công cụ
Máy công cụ này phù hợp với các dụng cụ cắt bằng thép tốc độ cao, các dụng cụ cắt hợp kim cứng và các công cụ cắt hiệu suất cao khác nhau để xử lý kim loại đen, kim loại màu sắc và một số phôi vật liệu phi kim loại. Nó có thể hoàn thành sự xoay tròn và chính xác của các bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón bên trong và bên ngoài, bề mặt phẳng, bề mặt quay và rãnh trên công cụ máy.
Tham số kỹ thuật
| Mục | Đơn vị | CK5112B |
| Công cụ cắt có đường kính lớn nhất | mm | 1250 |
| Đường kính chuck thủy lực | mm | 1000 |
| Chiều cao tối đa của phôi | mm | 1000 |
| Trọng lượng tối đa của phôi | t | 3.5 |
| Phạm vi tốc độ bàn làm việc | r/phút | 1-200 |
| Cấp tốc độ băng ghế | Stepless bốn cấp | |
| Mô -men xoắn tối đa của bàn làm việc | Kn/m | 25 |
| Số lượng giai đoạn thức ăn cho người giữ công cụ | mức độ | Stepless |
| Lực cắt tối đa của người giữ công cụ thẳng đứng | KN | 20 |
| Đột quỵ ngang | mm | 700 |
| Đột quỵ dọc | mm | 650 |
| Du lịch Crossbeam | mm | 650 |
| Phạm vi tỷ lệ thức ăn cho người giữ công cụ | mm/phút | 0,1-500 |
| Tốc độ chuyển động nhanh của người giữ công cụ | mm/phút | 2500 |
| Tốc độ nâng chùm | mm/phút | 440 |
| Kích thước mặt cắt ngang của thanh dao (chiều dài x chiều rộng) | mm | 30 × 40 |
| Động cơ chính | KW | 22 |
| Cấu hình hệ thống | Siemens 808D | |
| Trục tọa độ CNC | X. Liên kết trục z | |
| Trọng lượng máy (xấp xỉ) | t | 13 |
Giữ liên lạc
Ningbo Hongjia CNC Technology Co., Ltd.
Công ty TNHH Công nghệ Ningbo Hongjia CNC bắt đầu vào năm 2006 và được thành lập vào năm 2018. Nó được đặt tại Quận mới của Qianwan, Thành phố Ningbo, tỉnh Chiết Giang, South Wing of China Yangtze River Delta Zone. Đây là một doanh nghiệp chuyên về nghiên cứu, phát triển, sản xuất và bán thiết bị cắt kim loại CNC. Là một Trung Quốc CK-5112B CNC DETTICS COLUMN supplier and custom CK-5112B CNC DETTICS COLUMN company, Với sức mạnh kỹ thuật mạnh mẽ và kinh nghiệm công nghiệp phong phú, Hongjia CNC cam kết cung cấp cho khách hàng các giải pháp CNC tiên tiến để đáp ứng nhu cầu của khách hàng trong các ngành công nghiệp khác nhau.
Nhà máy và thiết bị
Những gì tin tức
-
Trong ngành sản xuất ngày càng cạnh tranh ngày nay, các công ty ngày càng đòi hỏi các giải pháp gia công hiệu quả cao, độ chính xác cao và tích hợp cao. Công ty TNHH Công nghệ CNC Ninh Ba Hongjia, nhà sản xuất chuyên ...
Đọc thêm -
Máy khoan và khai thác là một công cụ máy kết hợp các chức năng khoan và khai thác. Nó chủ yếu được sử dụng để khoan lỗ và tạo ra các sợi bên trong (khai thác) trong các vật liệu như kim loại, nhựa và gỗ. Thông ...
Đọc thêm -
1. Tại sao ngành công nghiệp hàng không vũ trụ thích trung tâm xoay ngang ? Lợi thế trọng lực: Tránh biến dạng của phôi lớn Các vấn đề về biến dọc: Khi xử lý phôi nặng (...
Đọc thêm
Kiến thức ngành
CK-5112B CNC DETTICS COLUMN là một sản phẩm cơ điện tử công nghệ cao được sinh ra từ phản ứng tích cực của Ningbo Hongjia CNC đối với nhu cầu thị trường và tích hợp các công nghệ sản xuất và thiết kế tiên tiến đương đại. Trong quá trình thiết kế của loạt máy công cụ này, Hongjia CNC đã áp dụng phương pháp thiết kế tối ưu hóa CAD để đảm bảo rằng mọi chi tiết được tính toán và tối ưu hóa cẩn thận, điều này không chỉ cải thiện hiệu suất tổng thể của công cụ máy, mà còn chứng minh di sản sâu sắc của nó trong lĩnh vực sản xuất chính xác. Bằng cách thực hiện các tiêu chuẩn chính xác của công ty và định cấu hình các thành phần chức năng nâng cao trong và ngoài nước, máy tiện dọc CNC CNC CNC đạt được lực cắt mạnh trong hiệu suất cấu trúc, và bàn làm việc có thể chịu được tải trọng quá mức.
Cấu hình cốt lõi của máy tiện dọc CNC CNC CNC nêu bật danh tính của nó như là một thiết bị CNC cao cấp. Nó được trang bị hệ thống CNC Siemens 808D. Thương hiệu nổi tiếng quốc tế này được biết đến với sự ổn định, độ tin cậy và hoạt động dễ dàng và cung cấp cho người dùng giao diện lập trình và giám sát trực quan và dễ sử dụng. Máy công cụ được trang bị bàn xoay điện bốn trạm 320mm, giúp mở rộng đáng kể phạm vi xử lý và cải thiện tính linh hoạt của xử lý. Hệ thống truyền tải biến đổi liên tục bốn tốc độ được trang bị động cơ chính của servo 22kW để đảm bảo rằng tốc độ cắt và mô-men xoắn thích hợp có thể được cung cấp trong các điều kiện làm việc khác nhau để đáp ứng nhu cầu xử lý đa dạng.
Về hiệu suất an toàn, máy tiện dọc CNC CNC CNC áp dụng một thiết kế bảo vệ bán kín, phân lập hiệu quả các vệt trong quá trình xử lý và bảo vệ sự an toàn của người vận hành. Đồng thời, hệ thống bảo vệ chéo, loại bỏ mảnh vụn và làm mát nước cải thiện hơn nữa sự sạch sẽ của môi trường xử lý và hiệu quả vận hành của công cụ máy móc. Điều đặc biệt đáng nói là dụng cụ máy được trang bị mâm cặp thủy lực tự trung tâm ba hàm với đường kính 1000mm theo tiêu chuẩn. Cấu hình này giúp tăng cường đáng kể độ ổn định kẹp và độ chính xác xử lý của phôi.
Mặc dù máy tiện dọc CNC CNC CNC không có chức năng xử lý luồng và không được trang bị bộ mã hóa trục chính, nhưng điều này không ảnh hưởng đến ứng dụng rộng của nó trong nhiều trường xử lý vật liệu. Máy công cụ phù hợp với các công cụ thép tốc độ cao, dụng cụ cacbua và các công cụ hiệu suất cao khác nhau và có thể xử lý hiệu quả kim loại màu, kim loại màu và một số phôi không kim loại. Cho dù đó là một bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón bên trong và bên ngoài, mặt phẳng, bề mặt quay hoặc rãnh, máy tiện dọc CNC CNC CNC có thể dễ dàng hoàn thiện và hoàn thiện, cho thấy khả năng xử lý tuyệt vời và tính linh hoạt.
Cơ sở bàn làm việc được hỗ trợ bởi một đường ray hướng dẫn lăn, đây là một điểm nổi bật khác của máy tiện dọc CN-5112B CNC trong thiết kế kết cấu. Đường ray hướng dẫn lăn không chỉ làm giảm ma sát chuyển động, cải thiện độ chính xác định vị và độ chính xác định vị lặp lại, mà còn đảm bảo độ ổn định và độ bền của máy công cụ trong hoạt động dài hạn. Thiết kế này cho phép máy tiện dọc CNC CNC CNC duy trì độ chính xác và chất lượng bề mặt rất cao khi gia công phôi có hình dạng phức tạp, đáp ứng nhu cầu của các ngành công nghiệp như hàng không vũ trụ, sản xuất ô tô và xử lý khuôn cho các bộ phận có nguồn gốc cao.
