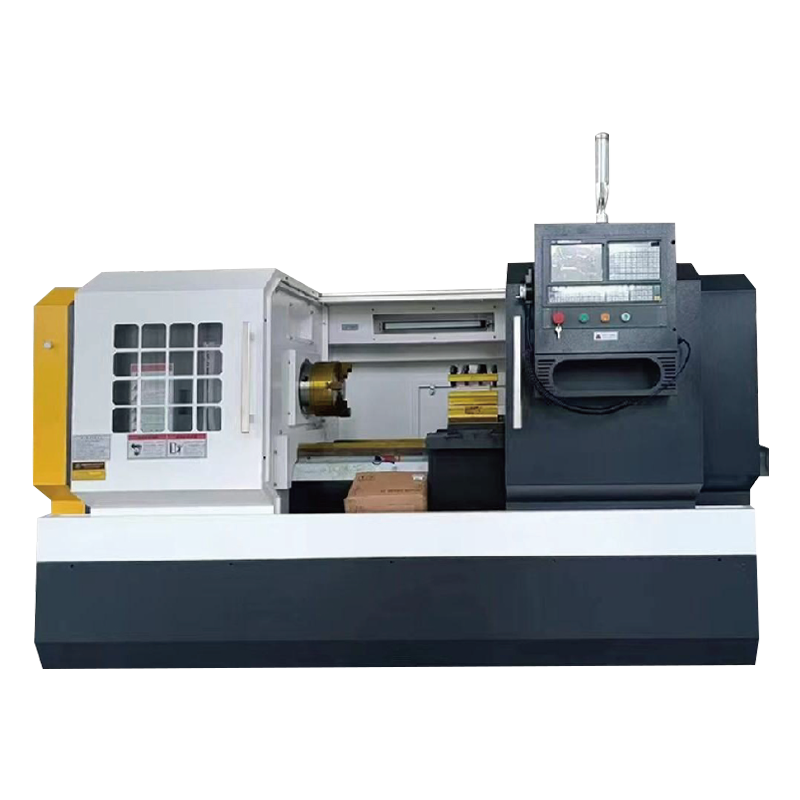

CK6150 Máy tiện ngang CNC công suất cao
Máy tiện điều khiển số
Dedizontal Dedizontal Series CK6150 có các tính năng của độ chính xác cao, công suất cao, độ cứng cao, v.v ... Các bộ phận và cấu trúc chính của nó được thiết kế tối ưu, đây là sự lựa chọn đầu tiên của thiết bị cho trục gia công, đĩa, ống lót, bề mặt có hình dạng đặc biệt và các công trình loại vít.
GSK980TB3/HUAZHONG 808 CNC System và hệ thống servo AC toàn kỹ thuật số, trục X, Z là điều khiển vòng bán kín, ốc vít bóng sử dụng ốc vít bóng chính xác C3, các thành phần điện được nhập khẩu hoặc trong nước, phù hợp với chứng nhận 3C trong nước. Máy được trang bị người giữ công cụ CNC bốn trạm thẳng đứng của một thương hiệu nổi tiếng ở Trung Quốc, có các tính năng của độ chính xác định vị cao, cường độ cao và hiệu suất chống rung tốt.
Các công cụ máy được kiểm tra theo quy trình kiểm tra nghiêm ngặt trước khi rời khỏi nhà máy. Mỗi máy công cụ áp dụng giao thoa kế Laser để kiểm tra độ chính xác định vị của trục X và Z và độ lặp lại của độ chính xác định vị để đảm bảo độ ổn định và độ tin cậy của chúng.
Thông tin sản xuất
Ưu điểm của máy công cụ
1. Máy công cụ đầu và giường. Đuôi. Toàn bộ máy áp dụng giao thoa kế Laser để kiểm tra, có thể đảm bảo hiệu quả độ chính xác định vị của trục Z và trục X, lặp lại độ chính xác định vị, phản ứng dữ dội và độ ổn định của máy.
2. Máy công cụ được làm bằng gang cường độ cao với các vật liệu đặc biệt của đồng và crom, và hướng dẫn giường được làm nguội đến độ sâu 3 mm, giúp cải thiện hiệu quả khả năng chống mài mòn và độ ổn định của công cụ máy.
3. Máy công cụ áp dụng bôi trơn tập trung, và đầu được lưu hành bằng bôi trơn cưỡng bức, đảm bảo sự sạch sẽ và tiêu tán nhiệt của đầu để đáp ứng với thời tiết nóng ở phía nam, và kéo dài hiệu quả tuổi thọ của vòng bi và bánh răng.
4. Công cụ trục chính áp dụng vòng bi Harbin, trục chính 82mm và bánh răng máy bằng cách sử dụng mài chính xác, cải thiện hiệu quả độ cứng của bánh răng và giảm nhiễu của công cụ máy.
5. Máy áp dụng các ốc vít bóng Hanjiang, ốc vít bóng trục Z và ốc vít bóng trục X với cấu trúc kéo, giúp cải thiện độ chính xác của gia công phôi của vòng tròn bên ngoài và kích thước lỗ bên trong.
6. Máy áp dụng giá đỡ dụng cụ điện không nâng bốn trạm. Công cụ Kích thước Shank: 25x25mm.
7. Thiết bị điện thương hiệu Delixi
Công cụ điều khiển số còn lại
Người giữ công cụ CNC bốn trạm với độ chính xác định vị cao, độ ổn định và độ tin cậy, một loạt các ứng dụng, cấu trúc đơn giản, bảo trì dễ dàng, v.v.
Việc thiết kế đuôi của máy đưa ra sự cân nhắc đầy đủ về độ cứng, khả năng mang và độ dễ chịu của việc sử dụng. Phương pháp kích là thủ công.
Máy được trang bị mâm cặp ba hàm hướng dẫn sử dụng 250mm.
Người giữ công cụ CNC 4 vị trí Wenchang (SanhE) được đặc trưng bởi độ chính xác định vị cao, độ ổn định và độ tin cậy, một loạt các ứng dụng, cấu trúc đơn giản và bảo trì dễ dàng.
Áp dụng cấu trúc giường phẳng, đúc cát nhựa, đúc gang chất lượng cao, đường sắt hướng dẫn áp dụng quá trình làm nguội tần số trung bình và đúc nhựa, có khả năng chống mài mòn và giữ độ chính xác tốt.
Tham số kỹ thuật
| Mục | Đơn vị | CK6150 |
| Đường kính chuyển tối đa trên giường | mm | Φ500 |
| Đường kính quay tối đa trên giá đỡ công cụ | mm | Φ290 |
| Chiều dài phôi tối đa giữa hai trung tâm | mm | 1000 |
| Trục chính qua đường kính lỗ | mm | 82 |
| Phạm vi tốc độ trục chính | r/phút | 150-1600 Tốc độ varubte với trục chính độc lập hoặc ba bánh răng |
| Loại cuối trục chính | ISO (GB) A2-8 | |
| Lỗ côn phía trước spindly | Năm Mohs | |
| Công suất động cơ trục chính | 7.5 | |
| Hình thức động cơ trục chính | Chuyển đổi tần số | |
| Công cụ điều khiển số còn lại | Trạm 4 dọc | |
| Kích thước thân | mm | 25x25 |
| Chủ sở hữu công cụ lặp đi lặp lại độ chính xác định vị | ± 0,01 " | |
| Du lịch trục x | mm | 310mm |
| Du lịch trục z | mm | 1000mm |
| Tốc độ di chuyển nhanh | mm/phút | X: 6000 Z: 8000 |
| Phạm vi tốc độ thức ăn | mm/phút | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Đơn vị cài đặt tối thiểu | mm | 0.001 |
| Đường kính tay áo đuôi | mm | 65 |
| TailStocic Sleeve Stroke | mm | 150 |
| Tay tay đuôi Taper Taper | Năm Mohs | |
| Động cơ làm mát | W | 90 |
| Đầu bơm làm mát | m | 5 |
| Lưu lượng bơm làm mát | L/phút | 25 |
| Nguồn điện | 380V ± 10Phần trăm, 50Hz ± 1% ba pha AC | |
| Nhiệt độ môi trường | ℃ | 0-40 |
| Độ ẩm tương đối | % | ≤92 |
| Kích thước tổng thể của máy (LXWXH) | mm | 2450x1510x1840 |
| Trọng lượng máy net | Kg | 2150 |
Giữ liên lạc
Ningbo Hongjia CNC Technology Co., Ltd.
Công ty TNHH Công nghệ Ningbo Hongjia CNC bắt đầu vào năm 2006 và được thành lập vào năm 2018. Nó được đặt tại Quận mới của Qianwan, Thành phố Ningbo, tỉnh Chiết Giang, South Wing of China Yangtze River Delta Zone. Đây là một doanh nghiệp chuyên về nghiên cứu, phát triển, sản xuất và bán thiết bị cắt kim loại CNC. Là một Trung Quốc CK6150 Máy tiện ngang CNC công suất cao supplier and custom CK6150 Máy tiện ngang CNC công suất cao company, Với sức mạnh kỹ thuật mạnh mẽ và kinh nghiệm công nghiệp phong phú, Hongjia CNC cam kết cung cấp cho khách hàng các giải pháp CNC tiên tiến để đáp ứng nhu cầu của khách hàng trong các ngành công nghiệp khác nhau.
Nhà máy và thiết bị
Những gì tin tức
-
Trong ngành sản xuất ngày càng cạnh tranh ngày nay, các công ty ngày càng đòi hỏi các giải pháp gia công hiệu quả cao, độ chính xác cao và tích hợp cao. Công ty TNHH Công nghệ CNC Ninh Ba Hongjia, nhà sản xuất chuyên ...
Đọc thêm -
Máy khoan và khai thác là một công cụ máy kết hợp các chức năng khoan và khai thác. Nó chủ yếu được sử dụng để khoan lỗ và tạo ra các sợi bên trong (khai thác) trong các vật liệu như kim loại, nhựa và gỗ. Thông ...
Đọc thêm -
1. Tại sao ngành công nghiệp hàng không vũ trụ thích trung tâm xoay ngang ? Lợi thế trọng lực: Tránh biến dạng của phôi lớn Các vấn đề về biến dọc: Khi xử lý phôi nặng (...
Đọc thêm
Kiến thức ngành
CK6150 Máy tiện ngang CNC công suất cao , là một sản phẩm sao của Hongjia CNC, kết hợp độ chính xác cao, công suất cao và độ cứng cao, và là thiết bị ưa thích trong lĩnh vực xử lý cơ học. Khái niệm thiết kế của nó được nâng cao, và các thành phần và cấu trúc chính được tối ưu hóa để đảm bảo hiệu suất ổn định và hiệu suất tuyệt vời của công cụ máy móc trong các nhiệm vụ xử lý phức tạp. Nó áp dụng hệ thống CNC GSK980TB3/HUAZHONG 808 và hệ thống servo AC hoàn toàn kỹ thuật số, và cả trục X và trục Z đều áp dụng điều khiển vòng bán kín để đảm bảo độ chính xác của quá trình xử lý.
Khả năng cạnh tranh cốt lõi của máy công cụ nằm ở độ chính xác và ổn định tuyệt vời của nó. Hộp trục chính, giường và đuôi của máy tiện CK6150 được kiểm tra bằng giao thoa kế laser. Quá trình kiểm tra nghiêm ngặt này đảm bảo hiệu quả độ chính xác định vị, lặp lại độ chính xác định vị, độ thanh thải đảo ngược và độ ổn định tổng thể của trục Z và trục X. Giường được làm bằng gang cường độ cao, và các vật liệu đặc biệt như đồng và crom được thêm vào. Các đường ray giường được làm nguội với độ sâu 3 mm, giúp tăng cường đáng kể khả năng chống mài mòn và sự ổn định dài hạn của máy.
Để đáp ứng các yêu cầu tản nhiệt hiệu quả của các công cụ máy móc trong thời tiết nóng ở miền Nam, máy tiện CK6150 áp dụng một hệ thống bôi trơn tập trung. Hộp trục chính buộc phải bôi trơn và lưu thông, đảm bảo độ sạch và hiệu suất tản nhiệt tốt của hộp trục chính, và mở rộng hiệu quả tuổi thọ của vòng bi và bánh răng. Trục chính sử dụng vòng bi của Cáp Nhĩ Tân với đường kính xuyên lỗ là 82mm. Các bánh răng máy móc chính xác là mặt đất, không chỉ cải thiện độ cứng của bánh răng, mà còn làm giảm đáng kể tiếng ồn hoạt động của công cụ máy móc, tạo ra môi trường làm việc yên tĩnh hơn cho người dùng.
Xét về hệ thống truyền tải, máy tiện CK6150 sử dụng vít bóng chính xác của thương hiệu Hanjiang. Các ốc vít bóng của trục z và trục X có cấu trúc kéo. Ngoài ra, máy công cụ được trang bị các thành phần điện của thương hiệu Delixi và giá đỡ dụng cụ điện bốn trạm mà không cần nâng công cụ. Kích thước xử lý công cụ là 25x25mm, giúp cải thiện hơn nữa hiệu quả thay đổi công cụ và tính linh hoạt xử lý. Người giữ công cụ CNC bốn trạm đã trở thành lựa chọn yêu thích của nhiều người dùng cho định vị chính xác cao, độ ổn định tốt và khả năng ứng dụng rộng, cũng như cấu trúc đơn giản và bảo trì dễ dàng.
Thiết kế đuôi cũng phản ánh sự theo đuổi chi tiết cuối cùng của Hongjia CNC. Đuôi của máy tiện CK6150 xem xét đầy đủ độ cứng, khả năng chịu tải và dễ vận hành và áp dụng nâng thủ công để đảm bảo hỗ trợ ổn định theo các yêu cầu xử lý khác nhau. Máy công cụ được trang bị mâm cặp ba hàm thủ công 250mm tiêu chuẩn, cung cấp sự tiện lợi cho việc kẹp các điểm của các hình dạng và kích thước khác nhau. Đồng thời, máy công cụ sử dụng giá đỡ công cụ CNC bốn trạm Wenchang Brand Brand, còn được biết đến với độ chính xác cao, độ ổn định cao và khả năng ứng dụng rộng. Cấu trúc nhỏ gọn của nó và bảo trì dễ dàng cải thiện hơn nữa hiệu suất của công cụ máy.
Máy tiện ngang CNC công suất cao CK6150 cũng khá khéo léo trong thiết kế kết cấu. Nó áp dụng cấu trúc giường phẳng, kết hợp với đúc cát nhựa và vật liệu gang chất lượng cao, và đường sắt hướng dẫn áp dụng công nghệ đúc tần số và nhựa tần số trung bình, không chỉ cực kỳ chống mài mòn, mà còn có thể duy trì độ chính xác của việc xử lý trong một thời gian dài. .
