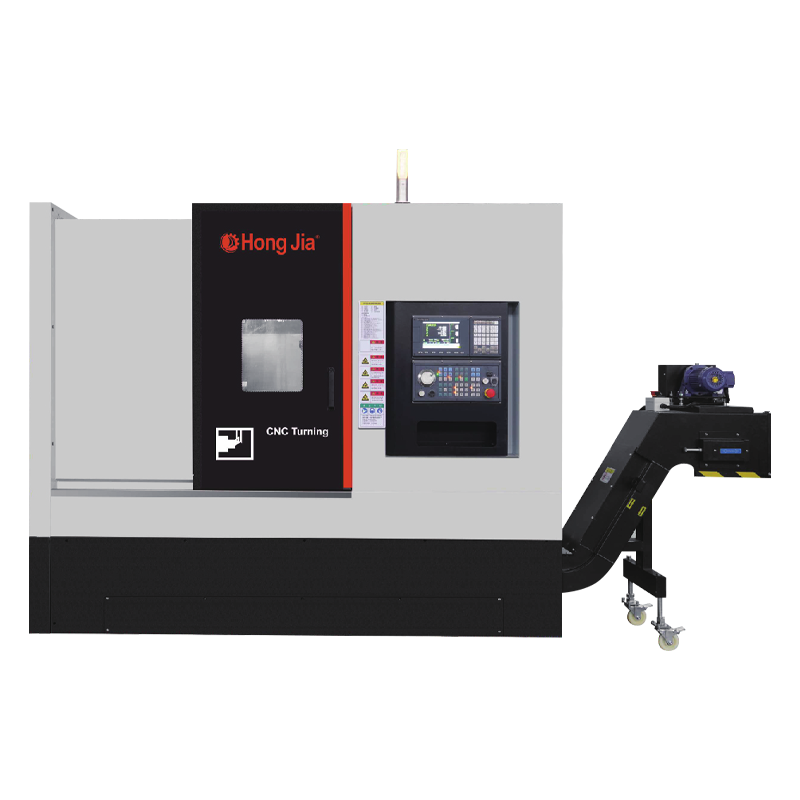

Trang chủ / Các sản phẩm / Sê -ri CNC và phay CNC ngang / NC108D-Y Drawout làm mát Tank Turning Turning Trung tâm Turning NC108D-Y Drawout làm mát Tank Turning Turning Trung tâm Turning
Trung tâm quay ngang với bể làm mát kéo ra ngăn cách lưu trữ chất lỏng cắt khỏi thân máy máy, tránh hiệu quả nguy cơ ăn mòn tiềm năng của chất lỏng cắt trên các bộ phận của máy công cụ và giảm đáng kể tốc độ lỗi máy công cụ do cắt rò rỉ chất lỏng. Bể nước độc lập không chỉ tăng cường hiệu suất bảo vệ tổng thể của máy công cụ, mà còn giữ cho thân máy máy khô và sạch sẽ, kéo dài tuổi thọ của thiết bị.
Hệ thống loại bỏ chip hiệu quả được trang bị là chìa khóa để cải thiện hiệu quả xử lý và giữ cho máy công cụ sạch sẽ. Hệ thống áp dụng công nghệ loại bỏ chip tiên tiến và thiết kế kết cấu, có thể loại bỏ nhanh chóng và chính xác các chip khác nhau được tạo ra trong quá trình xử lý, tránh các lỗi công cụ máy móc và giảm độ chính xác xử lý do tích lũy chip.
Nguyên tắc làm việc của băng tải chip hiệu quả là đơn giản và hiệu quả. Trong quá trình xử lý, các chip được thu thập và vận chuyển đến khu vực thu thập được chỉ định thông qua ống loại bỏ chip. Trong quá trình này, băng tải chip có thể xác định thông minh loại và kích thước chip, điều chỉnh tốc độ và lực loại bỏ chip và đảm bảo hiệu ứng loại bỏ chip tốt nhất. Đồng thời, băng tải chip có tiếng ồn hoạt động thấp và sẽ không can thiệp vào môi trường hoạt động.
Thông tin sản xuất
Khả năng xử lý
1. Lỗ tiện, khoan và nhàm chán có thể được thực hiện
2. Cấu trúc cơ bản độ cứng cao, để đạt được Sự cắt giảm nặng
3. Khả năng cắt tuyệt vời và độ chính xác xử lý ổn định để đạt được sản xuất cao
4. Bể làm mát rút ra được sử dụng để dễ dàng làm sạch và cắt
5. Công suất bể tiêu chuẩn: 125L
Cấu hình công cụ cơ bản
1. SYTEC thế hệ mới/22TB
2. Động cơ truyền động thế hệ mới
3. Thế hệ mới của động cơ trục chính servo mô -men xoắn cao là tiêu chuẩn
4. Đài Loan hoặc Nhật Bản Đường sắt và Vít
5. Bể nước riêng biệt
6. Máy loại bỏ chip
7. Áp lực dầu ba móng vuốt
8. Tiêu chuẩn với trục chính cơ học chính xác của đơn vị tốc độ cao tích hợp
Tham số kỹ thuật
| Mục | Đơn vị | NC-108D-Y | |
| Tối đa. Biến đường kính trên giường | mm | 650 | |
| Tối đa. Đường kính gia công (loại đĩa) | mm | 300 | |
| Đường kính tối đa .Machining (loại trục) | mm | Φ350 | |
| Tối đa. Biến đường kính trên ván trượt | mm | Φ280 | |
| Khoảng cách giữa hai trung tâm | mm | 500 | |
| Tối đa. chiều dài làm việc | mm | 460 | |
| Tối đa. Buộc thanh qua đường kính lỗ | mm | Φ52 | |
| Trục chính | Hình dạng mũi trục chính | A2-6 | |
| Trục chính qua đường kính lỗ | mm | 66 | |
| Độ côn của lỗ bên trong trục chính | MT-6 | ||
| Ba hàm nắm giữ khả năng | 8 " | ||
| Kéo hình thức hành động thanh | Áp lực thủy lực | ||
| Tối đa. Tốc độ trục chính | r/phút | 4000 | |
| Động cơ chính | KW | 11/15 | |
| Cho ăn | Du lịch trục x | mm | 225 |
| Du lịch trục z | mm | 490 | |
| Tốc độ chuyển động nhanh x/z | m/phút | 25 | |
| Độ chính xác | Độ chính xác định vị (x/z) | mm | 0,008/0,010 |
| Độ chính xác định vị lặp đi lặp lại (X/Z) | mm | 0,006/0,008 | |

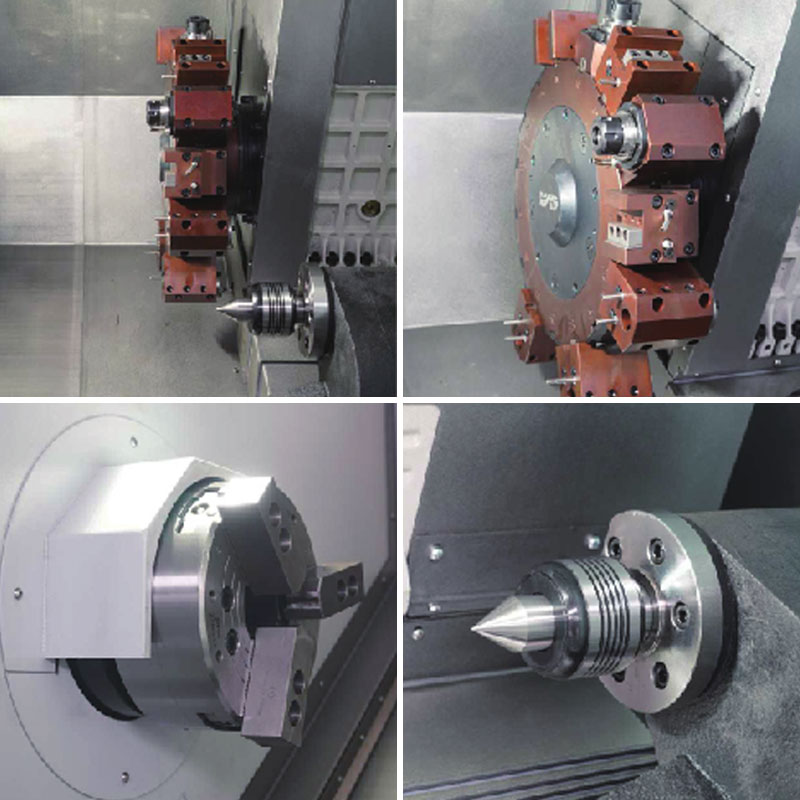

| Tháp công cụ điện | Số công cụ | 12 | |
| Hình thức lái xe | servo | ||
| Chiều cao của trung tâm | mm | 170 | |
| Thời gian thay đổi công cụ (T-T) | s | 0.2 | |
| Thông số kỹ thuật của người giữ công cụ nhàm chán | mm | 32 | |
| Thông số kỹ thuật của người giữ công cụ vuông | mm | 25 | |
| Tốc độ đầu | R.P/phút | 4000 | |
| Động cơ đầu nguồn | KW | 3.6 | |
| Mô -men xoắn Powerhead | N.M | 15 | |
| Loại đầu quyền lực | BMT | 55 | |
| Trục y | Du hành trục y | mm | 100 |
| Mô-men xoắn động cơ trục y | N.M | 8.4 | |
| Vít trục y | bóng | 3206 | |
| Hình thức hướng dẫn trục y | Đường ray cứng / đường ray dây | Đường ray cứng hình chữ nhật | |
| Đuôi | Taper of Tailstock Sleeve | MT-5 | |
| Tối đa/phút. Giữ chiều dài phôi | mm | 500/60 | |
| Khiên an toàn | Hoàn toàn đóng cửa | ||
| Hệ thống kiểm soát số | Sytec22tb/ FANUC 0I-TF/ GSK988TA | ||
| Trọng lượng máy | Kg | ≈4400 | |
| Kích thước tổng thể của máy (LXWXH) | mm | 2420x1700x2050 | |
