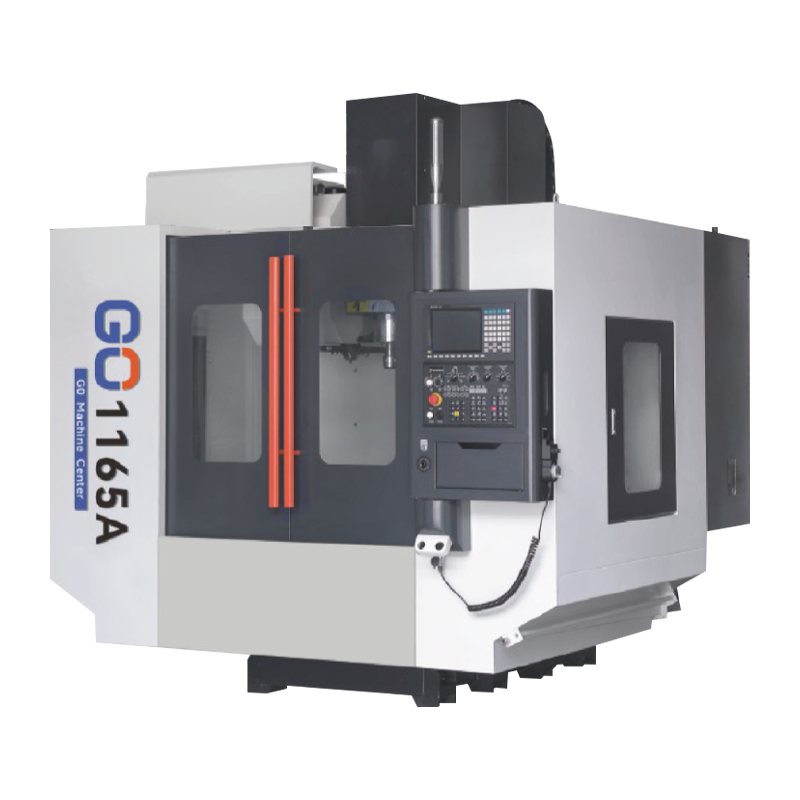

Trang chủ / Các sản phẩm / Loạt trung tâm phay / Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao
Hướng dẫn trên giường áp dụng thiết kế kích thước nhịp lớn với cơ sở rộng và ổn định, cấu trúc hộp cột trục chính, yên xe mở rộng và mở rộng, và thiết kế hỗ trợ đầy đủ tải trọng, cung cấp đảm bảo cho tốc độ cao và độ chính xác cao.
Ba trục thức ăn đều áp dụng Hướng dẫn tuyến tính chính xác được nhập khẩu Đài Loan để đảm bảo độ chính xác định vị của mỗi trục.
Các thanh dây ba trục máy công cụ được cung cấp cho lực căng trước để tăng cường độ chính xác và độ cứng của máy công cụ. Hệ thống đã phát triển chức năng thiết lập lại một khóa và thay đổi công cụ một khóa cho tạp chí công cụ.
Nước máy công cụ máy công cụ hoặc kết nối trực tiếp trục chính áp lực tùy chọn nước để tăng cường hiệu quả xử lý.
Thông tin sản xuất
Tham Số kỹ thuật
| Mục | Đơn vị | 1165a | |
| Du lịch | Trục x (phạm vi gia công trái và phải) | mm | 1100 |
| Trục y (phạm vi gia công phía trước và phía sau) | mm | 650 | |
| Trục z (phạm vi xử lý trên và dưới) | mm | 650 | |
| Khoảng cách từ mũi trục chính đến bề mặt làm việc | mm | 100 ~ 750 | |
| Bàn làm việc | Kích thước bảng | mm | 1200 × 650 |
| Kích thước CaO hình chữ T. | mm | 18 × 5 × 100 | |
| Tải bảng tối đa | kg | 1000 | |
| Con quay | Lỗ côn trục chính | BT40 | |
| Tốc độ trục chính | vòng / phút | 8000-12000 | |
| Chế độ ổ trục chính | Liên kết thẳng/BCK | ||
| Cho ăn | Đi tốc độ | m/phút | 36/36/36 |
| G01 Tốc độ tối đa | mm/phút | 10000 | |
| G01 Tốc độ tối thiểu | mm/phút | 0.001 | |
| Thư viện công cụ | Loại thư viện công cụ | Loại đĩa BT40 | |
| Dung lượng lưu trữ công cụ | 把 | 24T | |
| Trọng lượng cho phép | kg | 3 | |
| Đường kính tối đa | mm | Không có liền kề φ140 | |
| Thời gian thay đổi công cụ liền kề | s | 1.2 | |
| Máy móc Đường kính | Kích thước dấu chân | mm | 3200 × 3000 × 2800 |
| Trọng lượng máy | T | ≈6.5 | |
| Sự chính xác | Định vị chính xác xyz (đột quỵ đầy đủ) | mm | 0.008 |
| Định vị lặp đi lặp lại độ chính xác xyz (đột quỵ đầy đủ) | mm | ± 0,005 | |
Khác
| Mục | Đơn vị | T600A |
| Yêu cầu áp suất không khí | kg/cm 2 | 6-8 (Hệ thống lọc kép) |
| Thành phần điện | Schneider | |
| Yêu cầu điện áp | 380V ± 5phz | |
| Yêu cầu nhiệt độ | ° C. | 5-40 |
| Kết nối mặt đất | Phải có căn cứ một cách đáng tin cậy | |
| Cấu hình hệ thống | Bộ 22mA thế hệ mới |
Không bắt buộc
| Mục | |||
| 1. Hệ thống | □ Mitsubishi M80 | □ Fanuc MF Plus | □ Thế hệ mới |
| 2. | □ Nâng lên 200mm | □ Nâng lên 300mm | |
| 3. Trục quay | □ 170mm | □ 210mm | □ 250mm |
| 4. Lõi effuet | □ 30Bar | □ 50bar | □ 70bar |
| 5. Hệ thống làm mát trục chính | |||
Giữ liên lạc
Ningbo Hongjia CNC Technology Co., Ltd.
Công ty TNHH Công nghệ Ningbo Hongjia CNC bắt đầu vào năm 2006 và được thành lập vào năm 2018. Nó được đặt tại Quận mới của Qianwan, Thành phố Ningbo, tỉnh Chiết Giang, South Wing of China Yangtze River Delta Zone. Đây là một doanh nghiệp chuyên về nghiên cứu, phát triển, sản xuất và bán thiết bị cắt kim loại CNC. Là một Trung Quốc Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao supplier and custom Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao company, Với sức mạnh kỹ thuật mạnh mẽ và kinh nghiệm công nghiệp phong phú, Hongjia CNC cam kết cung cấp cho khách hàng các giải pháp CNC tiên tiến để đáp ứng nhu cầu của khách hàng trong các ngành công nghiệp khác nhau.
Nhà máy và thiết bị
Những gì tin tức
-
Trong ngành sản xuất ngày càng cạnh tranh ngày nay, các công ty ngày càng đòi hỏi các giải pháp gia công hiệu quả cao, độ chính xác cao và tích hợp cao. Công ty TNHH Công nghệ CNC Ninh Ba Hongjia, nhà sản xuất chuyên ...
Đọc thêm -
Máy khoan và khai thác là một công cụ máy kết hợp các chức năng khoan và khai thác. Nó chủ yếu được sử dụng để khoan lỗ và tạo ra các sợi bên trong (khai thác) trong các vật liệu như kim loại, nhựa và gỗ. Thông ...
Đọc thêm -
1. Tại sao ngành công nghiệp hàng không vũ trụ thích trung tâm xoay ngang ? Lợi thế trọng lực: Tránh biến dạng của phôi lớn Các vấn đề về biến dọc: Khi xử lý phôi nặng (...
Đọc thêm
Kiến thức ngành
Ningbo Hongjia CNC Technology Co., kể từ khi thành lập, đã cam kết kết hợp chặt chẽ công nghệ CNC tiên tiến nhất với nhu cầu thực tế và liên tục khám phá các phương pháp xử lý chính xác và hiệu quả hơn. Là một nhà cung cấp và nhà máy sản xuất tùy chỉnh gồm 1165A Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao, Hongjia CNC có sức mạnh kỹ thuật mạnh mẽ và kinh nghiệm công nghiệp phong phú. Điều này không chỉ được phản ánh trong việc theo đuổi cuối cùng các chi tiết sản phẩm, mà còn trong khả năng hiểu sâu và đáp ứng nhu cầu đa dạng của khách hàng từ nhiều ngành công nghiệp như hàng không vũ trụ, sản xuất ô tô và xử lý nấm mốc. Thông qua nghiên cứu công nghệ và phát triển liên tục và đổi mới sản phẩm, Hongjia CNC tiếp tục vượt qua các ranh giới của việc xử lý truyền thống và đưa các giải pháp xử lý cách mạng ra thị trường.
Khả năng cạnh tranh cốt lõi của Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao nằm trong cấu trúc thiết kế ổn định và tiên tiến của nó. Hướng dẫn giường máy áp dụng một thiết kế rộng lớn, được trang bị một cơ sở rộng và ổn định, để đảm bảo sự ổn định tuyệt đối trong quá trình xử lý. Hộp trục chính có cấu trúc chắc chắn, phần yên xe đã được mở rộng và mở rộng, và thiết kế hỗ trợ đầy đủ nhiệm vụ nặng cung cấp một nền tảng vững chắc cho công cụ máy móc để đạt được hoạt động tốc độ cao và xử lý độ chính xác cao. Thiết kế này không chỉ cải thiện hiệu quả xử lý, mà còn đảm bảo rằng ngay cả các phôi lớn và nặng có thể được xử lý một cách dễ dàng.
Ba trục thức ăn đều sử dụng các hướng dẫn tuyến tính chính xác được nhập từ Đài Loan. Việc áp dụng các hướng dẫn chính xác cao này giúp cải thiện đáng kể độ chính xác định vị của từng trục và đảm bảo độ chính xác của từng chuyển động. Ngoài ra, dây thừng dây ba trục của công cụ máy đã được đặt trước. Tối ưu hóa chi tiết này giúp tăng cường độ chính xác truyền và độ cứng tổng thể của máy công cụ, làm cho quá trình xử lý ổn định hơn và chất lượng của sản phẩm hoàn chỉnh đáng tin cậy hơn.
Trước nhu cầu sản xuất tự động và thông minh của ngành sản xuất hiện đại, Trung tâm gia công hạng nặng tốc độ cao 1165A cũng hoạt động tốt. Thiết lập lại một nút tích hợp của hệ thống và các chức năng thay đổi công cụ một nút đơn giản hóa rất nhiều quá trình vận hành, rút ngắn thời gian thay đổi công cụ và cải thiện hiệu quả xử lý tổng thể. Cho dù đó là việc quản lý thư viện công cụ hay chuyển đổi nhanh chóng các nhiệm vụ gia công, có thể đạt được điều khiển thông minh, giảm can thiệp thủ công và làm cho sản xuất mượt mà và hiệu quả hơn.
Để cải thiện hơn nữa hiệu quả gia công và chất lượng phôi, trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao 1165A cung cấp chức năng ổ cắm trung tâm áp suất cao tùy chọn cho trục chính máy công cụ. Cho dù đó là ổ đĩa đai hoặc trục chính được kết nối trực tiếp, thiết kế này có thể tăng cường hiệu quả hiệu ứng làm mát, nhanh chóng loại bỏ nhiệt được tạo ra trong quá trình gia công, giảm hao mòn công cụ và kéo dài tuổi thọ của công cụ. Nó cũng giúp cải thiện chất lượng của bề mặt gia công và đáp ứng các yêu cầu của gia công chính xác cao.
