Ningbo Hongjia CNC Technology Co., Ltd. Trang chủ / Các sản phẩm / Loạt trung tâm phay / Trung tâm gia công dọc

Trung tâm gia công dọc

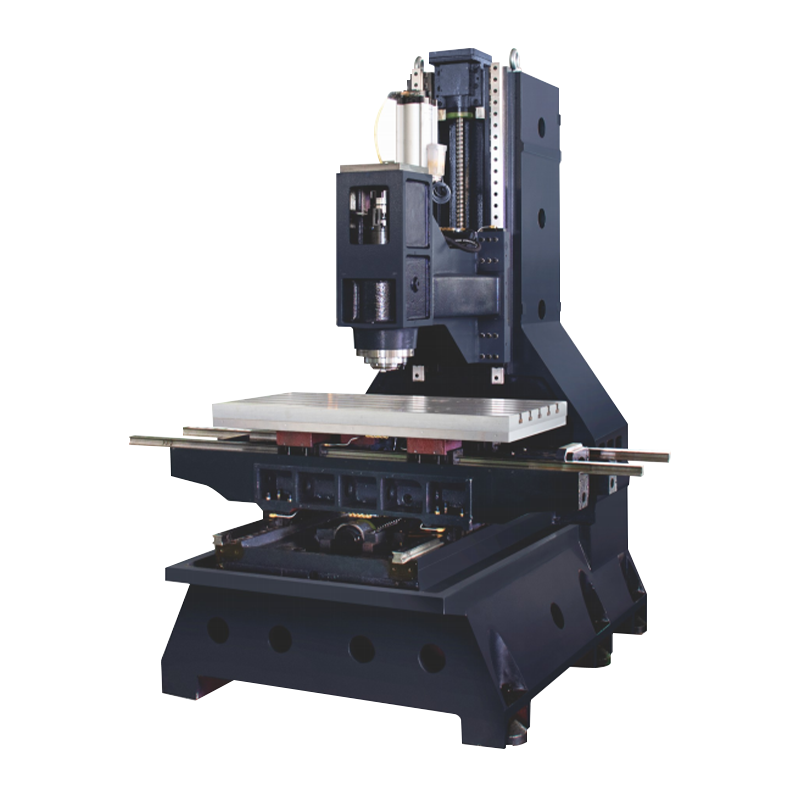

Trung tâm gia công dọc là một thiết bị gia công CNC hiệu suất cao phù hợp cho gia công chính xác của các bộ phận phức tạp. Nó áp dụng một hệ thống hướng dẫn bóng và trục vít cấp độ C3 có độ chính xác cao, được trang bị vòng bi cấp P4 và khớp nối SpeedCN chính xác để đảm bảo độ cứng cao và định vị chính xác của ba trục. Được trang bị trục chính mũi ngắn tốc độ và nắp bảo vệ, nó cung cấp các chức năng hiệu suất cắt và bảo vệ ổn định. Trung tâm gia công cũng có một hệ thống thay đổi công cụ hoàn toàn tự động và thiết bị cân bằng nitơ tùy chọn để cải thiện hiệu quả gia công và độ chính xác gia công. Ngoài ra, trục chính tốc độ cao tùy chọn, hệ thống nước làm mát và thiết bị cân bằng nitơ tăng cường hơn nữa hiệu suất của nó trong gia công tải cao và chính xác cao.

+ Liên hệ với chúng tôi
  • Trung tâm gia công dọc
  • Trung tâm gia công dọc

Thông tin sản xuất

Cấu hình chính

Ba trục áp dụng ‘PMI hoặc Hiwin, hoặc‘ THK, C3 Vít bóng cấp.
Ba trục với ‘PMI hoặc Hiwin, hoặc‘ THK, hướng dẫn con lăn.
V6/V7 với ‘Rexroth, hoặc‘ Shangyin, hoặc ‘Yintai, hoặc‘ THK, trục lăn (trục z))
Vòng bi cấp P4 cho cả ba trục
Khớp nối ba trục
Speedcn Spindles mũi ngắn
Vệ binh ba trục ‘Speedcn
Thể tích Oiler
Xi lanh (trục chính trực tiếp với xi lanh tăng cường)
Hộp công cụ và Công cụ điều chỉnh

Cấu hình tùy chọn

BBT40-PRIN
BBT40-PRIN
BT40-24T ‘Công cụ thay đổi công cụ Yitai.
Đối trọng nitơ
Nước trung tâm được nâng cấp trục chính (loại đai có khớp quay / loại trực tiếp không có khớp quay)

Thông số kỹ thuật

Đặc điểm kỹ thuật Đơn vị V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/Y/Z Travel mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Khu vực bàn mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Tải bảng tối đa kg 250 250 450 450 700 700 700 1100
Khoảng cách từ mũi trục chính đến bàn mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
Khoảng cách từ trung tâm trục chính đến bề mặt theo dõi cột mm 488 488 550 655 770 770 860 800
Bảng T-SLOT mm 14T*3*125 14T*3*125 18T*5*80 18T*5*100 18T*5*125 18T*5*125 18T*5*125 18T*5*125
Trục chính lỗ côn/đường kính r/phút BBT40 (120) BBT40 (120) BT40 (155) BT40 (155) BT40 (155) BT40 (155) BT40 (155) BT40 (155)
Tốc độ trục chính r/phút Tiêu chuẩn: 12000 tùy chọn trực tiếp: 15000 trực tiếp Tiêu chuẩn: 12000 tùy chọn trực tiếp: 15000 trực tiếp Tiêu chuẩn: 12000 Tùy chọn loại trực tiếp: 8000 loại đai tùy chọn: 10000 loại đai tùy chọn: 15000 loại trực tiếp Tiêu chuẩn: 12000 Tùy chọn loại trực tiếp: 8000 loại đai tùy chọn: 10000 loại đai tùy chọn: 15000 loại trực tiếp Tiêu chuẩn: 8000 trực tiếp
Tùy chọn: 10000 loại đai
Tùy chọn: 12000 loại đai
Tùy chọn: 15000 loại trực tiếp
(X/y/z) Traverse nhanh chóng m/phút 48 48 48 36 36 36 36 24
Đối trọng trục z /mm Không có đối trọng Không có đối trọng Không có đối trọng Tùy chọn: Đối trọng nitơ Tùy chọn: Đối trọng nitơ Tùy chọn: Đối trọng nitơ Tùy chọn: Đối trọng nitơ Tùy chọn: Đối trọng nitơ
Vít bóng tiêu chuẩn mm XY: 28*16 Nut đơn Z: 32*16 Nut Double Xz: 32*16 Double Nuts y: 28*16 đai ốc đơn Xzy: 36*16 đai ốc đơn Xzy: 40*12 Nuts Double Xzy: 40*12 Nuts Double Xzy: 40*12 Nuts Double Xzy: 40*12 Nuts Double Xzy: 40*12 Nuts Double
mm tùy chọn XY: 28*12 Nut đơn Z: 32*12 Nut Double Xz: 32*16 đơn hạt y: 28*16 đai ốc đơn
Hướng dẫn tuyến tính (chiều rộng của hướng dẫn tuyến tính/số lượng thanh trượt) mm XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 XYZ: 35*2 X: 35*2 yz: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 (4 đường ray)
Trọng lượng máy kg Khoảng 2700 Khoảng. 2750 Khoảng. 3100 Khoảng. 3800 Khoảng. 4800 Khoảng. 5000 Khoảng. 5200 Khoảng. 6000
PREV: Trung tâm gia công hạng nặng tốc độ cao và tốc độ cao cao
NEXT: Trung tâm gia công cột đôi

Sản phẩm được đề xuất

Giữ liên lạc

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Công ty TNHH Công nghệ Ningbo Hongjia CNC bắt đầu vào năm 2006 và được thành lập vào năm 2018. Nó được đặt tại Quận mới của Qianwan, Thành phố Ningbo, tỉnh Chiết Giang, South Wing of China Yangtze River Delta Zone. Đây là một doanh nghiệp chuyên về nghiên cứu, phát triển, sản xuất và bán thiết bị cắt kim loại CNC. Là một Trung Quốc Trung tâm gia công dọc supplier and custom Trung tâm gia công dọc company, Với sức mạnh kỹ thuật mạnh mẽ và kinh nghiệm công nghiệp phong phú, Hongjia CNC cam kết cung cấp cho khách hàng các giải pháp CNC tiên tiến để đáp ứng nhu cầu của khách hàng trong các ngành công nghiệp khác nhau.
Nhà máy và thiết bị
  • Xuất hiện nhà máy
  • Xuất hiện nhà máy
  • Thiết bị
  • Thiết bị
  • Thiết bị
  • Thiết bị
  • Thiết bị
Những gì tin tức
Kiến thức ngành

Trung tâm gia công dọc: Một công cụ thông minh để sản xuất chính xác

Trung tâm gia công dọc , như một thiết bị xử lý CNC hiệu suất cao, đặc biệt phù hợp để xử lý chính xác các bộ phận phức tạp. Nó không chỉ tích hợp bản chất của công nghệ CNC hiện đại, mà còn đảm bảo tính ổn định cao và độ chính xác cao của quá trình xử lý thông qua cấu hình tối ưu hóa của một loạt các thành phần chính xác. Trung tâm gia công thẳng đứng được sản xuất bởi Ningbo Hongjia CNC Technology Co. Cấu hình này giúp cải thiện đáng kể độ cứng và độ chính xác định vị ba trục của công cụ máy. Đồng thời, với vòng bi cấp P4 và khớp nối chính xác tốc độ, độ ổn định và độ chính xác của quá trình xử lý được đảm bảo, cung cấp một nền tảng vững chắc để xử lý mức độ cao.

Các thành phần cốt lõi: đảm bảo kép về chất lượng và công nghệ
Trong việc lựa chọn các thành phần cốt lõi, Hongjia CNC khăng khăng sử dụng các thương hiệu hàng đầu trong ngành, chẳng hạn như ốc vít bóng cấp C3 từ PMI, Hiwin hoặc THK và hướng dẫn sử dụng từ cùng một thương hiệu, để đảm bảo chuyển động độ chính xác cao của máy công cụ theo hướng ba trục. Đặc biệt đối với trục Z, sê-ri V6/V7 được trang bị ốc vít bóng và hướng dẫn con lăn từ Rexroth, Hiwin, Yintai hoặc THK, giúp tăng cường khả năng chịu tải và độ ổn định của máy. Tất cả ba trục đều sử dụng vòng bi cấp P4, kết hợp với các khớp nối chính xác thương hiệu SpeedCN, giúp giảm hiệu quả các lỗi truyền và cải thiện hiệu quả xử lý.

Xử lý hiệu quả: Hiệu suất và bảo vệ ổn định cũng quan trọng như nhau
Để đảm bảo hiệu suất cắt ổn định và hiệu quả, trung tâm gia công dọc của Hongjia CNC được trang bị các trục chính mũi ngắn tốc độ. Thiết kế của nó không chỉ tối ưu hóa việc truyền lực cắt, mà còn ngăn chặn hiệu quả thiệt hại của trục chính đối với các mảnh vụn được tạo ra trong quá trình cắt thông qua nắp bảo vệ, kéo dài tuổi thọ của thiết bị. Ngoài ra, hệ thống thay đổi công cụ hoàn toàn tự động tích hợp của máy cải thiện đáng kể hiệu quả xử lý và thiết bị cân bằng nitơ tùy chọn tiếp tục cân bằng tải động trong chuyển động trục chính, để có thể duy trì hiệu suất tuyệt vời trong các nhiệm vụ xử lý độ chính xác cao, tải cao.

Cấu hình linh hoạt: Đáp ứng các nhu cầu xử lý đa dạng
Để đáp ứng các nhu cầu cụ thể của các khách hàng khác nhau, Trung tâm gia công dọc của Hongjia CNC cung cấp nhiều cấu hình tùy chọn. Ví dụ, khách hàng có thể chọn BBT40-120-15000RPM Speedcn Speed ​​Long mũi trục chính, hoặc BBT40--155-12000RPM Loại mũi ngắn SPENT SPEDCN SPINDCN để đáp ứng các yêu cầu của các vật liệu khác nhau và khó khăn trong quá trình xử lý. Đồng thời, bộ thay đổi công cụ 24T thương hiệu Yitai, với các đặc điểm nhanh và chính xác, cung cấp một hỗ trợ mạnh mẽ khác để cải thiện hiệu quả xử lý. Đối với các ứng dụng yêu cầu độ chính xác và ổn định cao hơn, bạn cũng có thể chọn hệ thống đối trọng nitơ và nâng cấp lên hệ thống làm mát nước trung tâm (được chia thành các loại trực tiếp có và không có khớp quay). Các cấu hình này tăng cường hơn nữa hiệu suất của máy công cụ trong môi trường xử lý tải cao, có độ chính xác cao.
